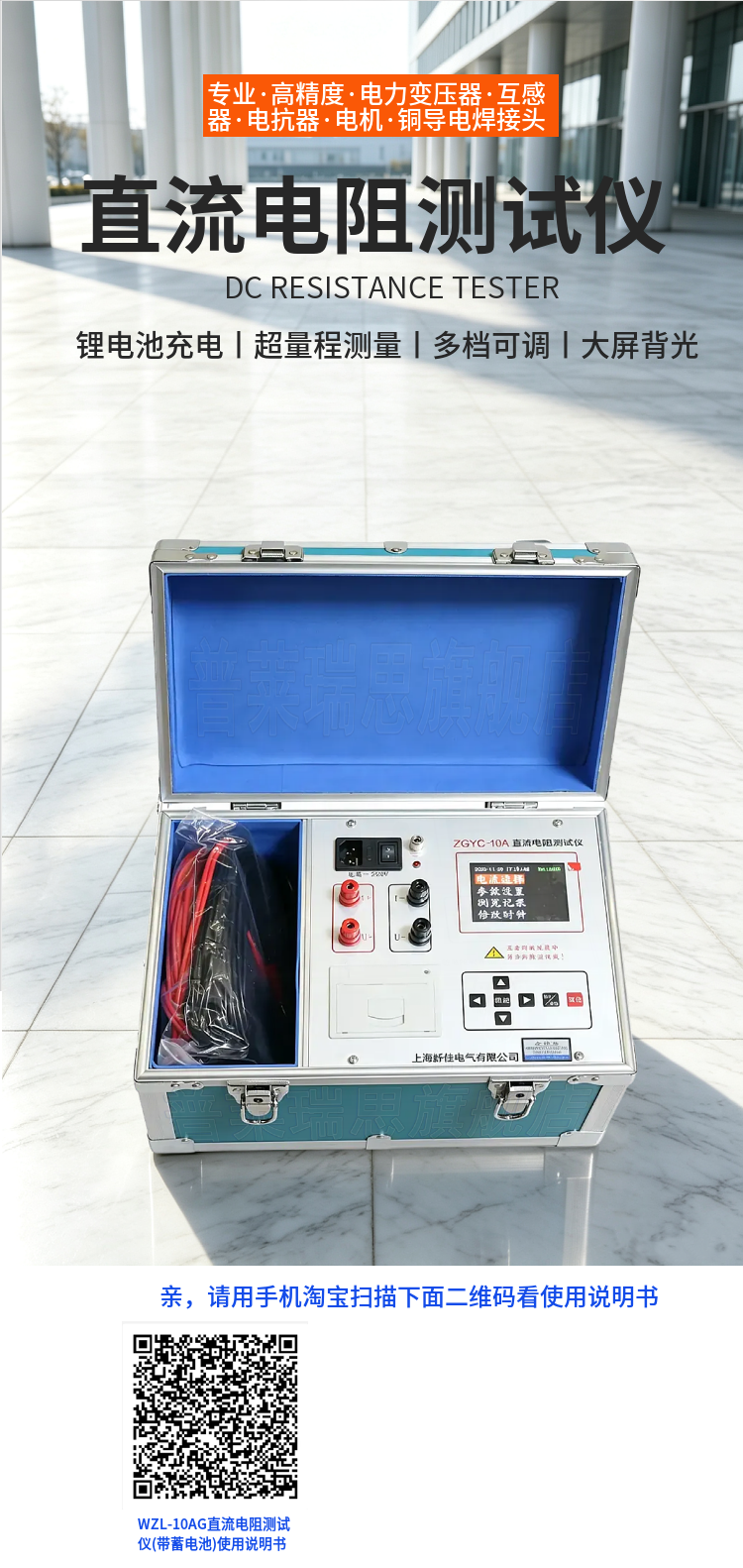

直流电阻测试仪

一、产品用途
直流电阻测试仪（简称直阻仪），是电力行业变压器、互感器、电机绕组直流电阻检测专用试验仪器。
测量电力变压器高低压绕组直流电阻，判断绕组有无短路、断路、接触不良、接头松动等缺陷；
检测电压互感器、电流互感器线圈电阻；
测试大中型电机、电抗器绕组直流电阻；
电力交接试验、预防性试验、变电站检修、承试资质试验、设备大修前后对比检测；
可检测母线、电缆、接线端子等金属导体接触电阻。
通过实测电阻值与出厂值 / 历史数据对比，快速发现设备隐患，保障电力设备安全运行。
二、产品核心特点
测量快速：采用恒流源技术，相比传统电桥，大幅缩短绕组充电等待时间，测试效率高；
自动保护：测试完成自动放电，防止残余电压伤人，带过流、过热、反接保护；
高精度：微欧级测量，抗干扰能力强，现场变电站复杂电磁环境下数据稳定；

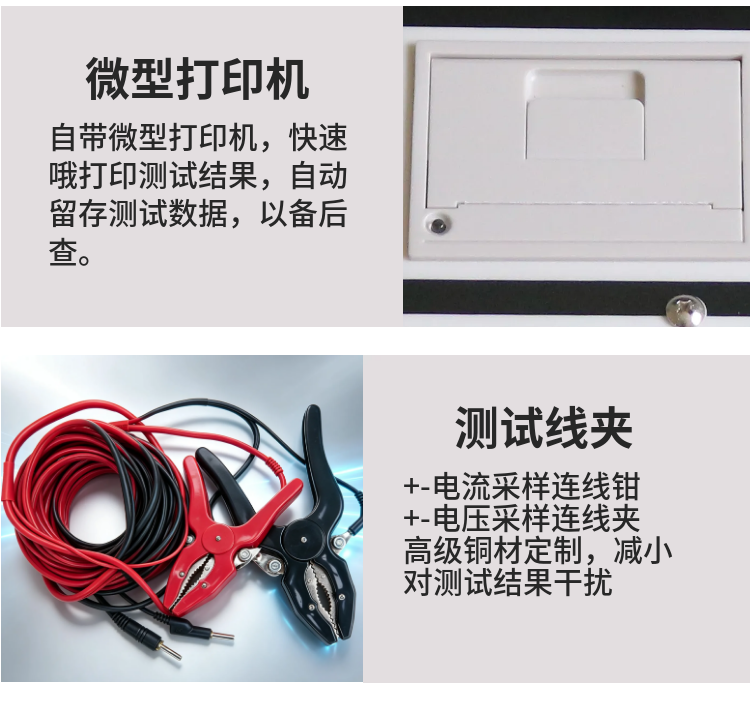

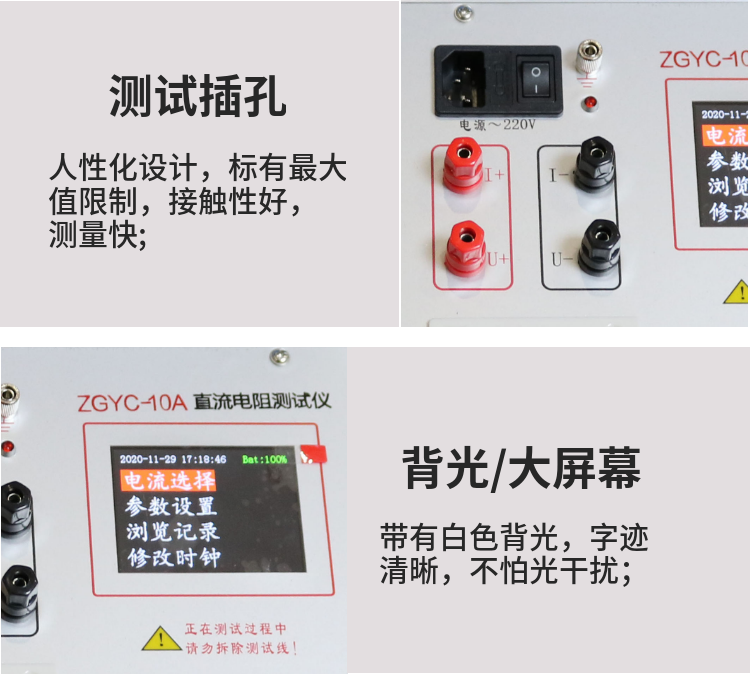

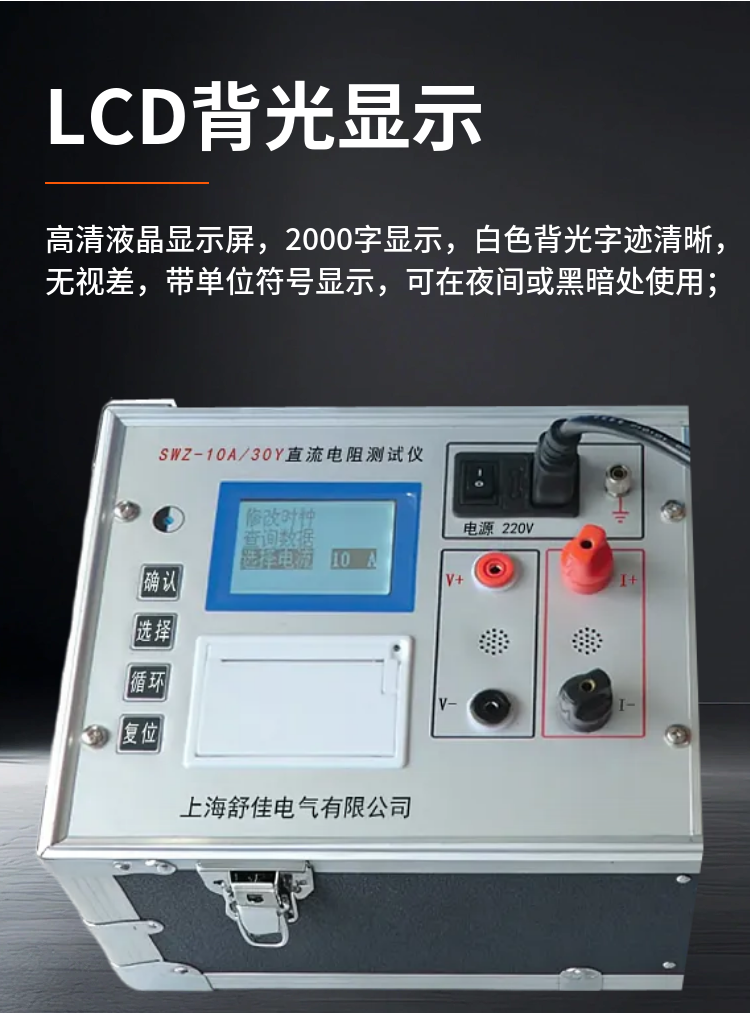

彩屏显示，可实时查看测量数据，自带存储、一键打印功能，方便留存试验报告；
便携式机身，重量轻，适合户外变电站、工地现场携带作业；
多档位电流可选（5A/10A/20A/40A），大小容量变压器都适配；三通道款支持三相绕组同步测量，成倍节省试验时间。
三、使用注意事项
试验前断电：被测变压器 / 互感器必须完全停电、充分接地放电，确认无残余高压，方可接线；
接线牢固：测试夹与设备接线柱紧密连接，减少接触电阻带来的测量误差；测试大电感绕组，严格按仪器提示等待充电稳定再读数；
禁止带电测试，严禁在设备通电状态下接入测试线；
测试结束等待仪器放电完成，仪器放电提示结束后，再拆除测试线，防止残余电击；
环境要求：避免强磁场、强腐蚀、潮湿淋雨环境使用；仪器长期不用需定期充电存放；
电流档位选择：大容量变压器选用大电流档，小型互感器、小绕组选用小电流档，不要超量程使用；
定期计量送检：仪器需要按规程校准，保证试验数据符合电力验收规范。

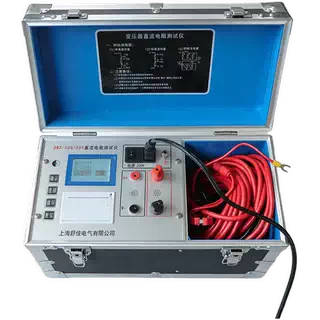

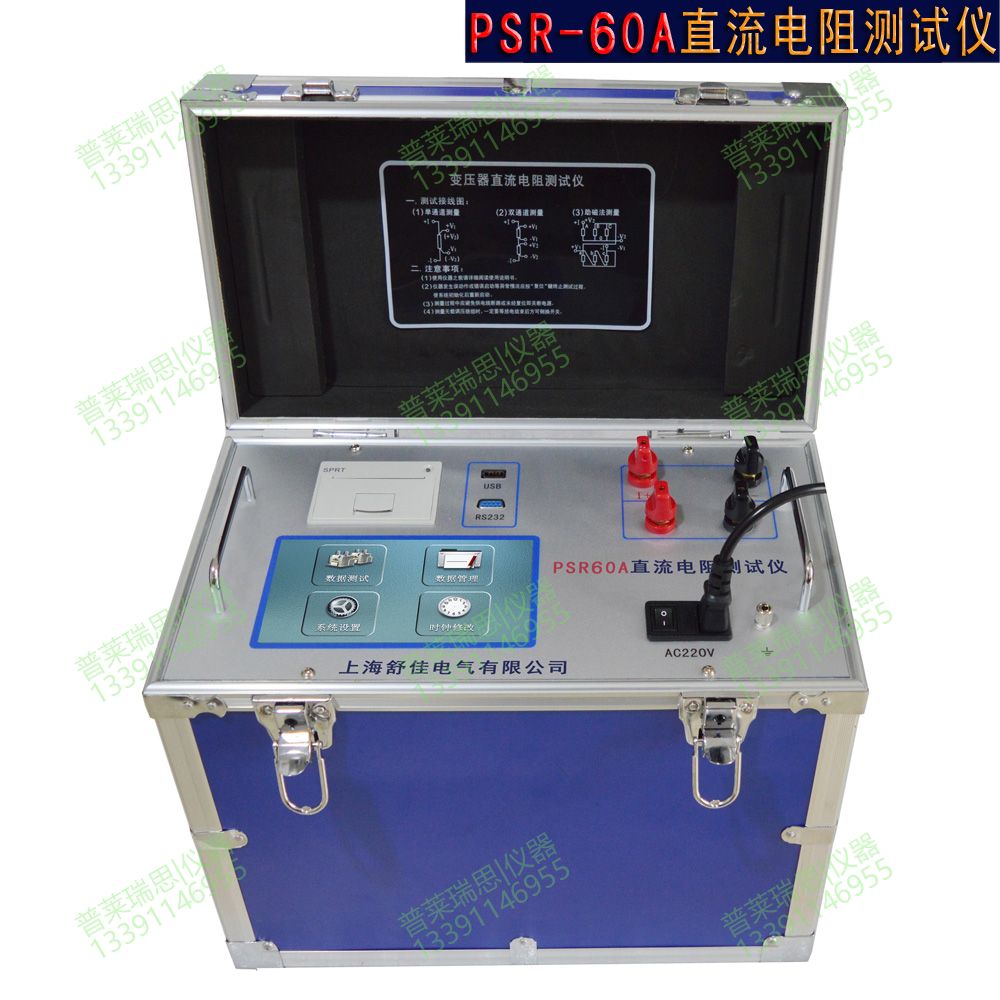

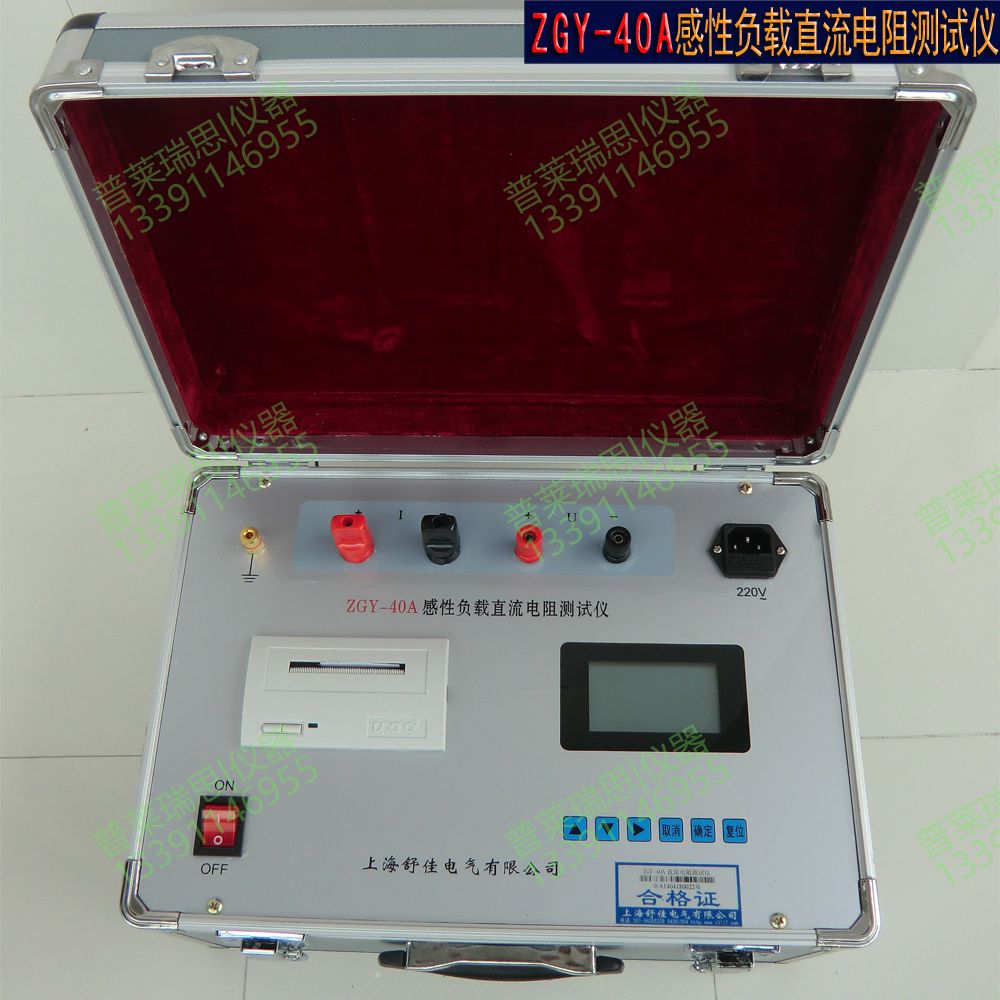

WZL-10A交直流变压器直流电阻测试仪	ZGY40A感性负载直流电阻测试仪	ZGY10AD感性负载直流电阻测试仪	PSR60A感性负载直流电阻测试仪

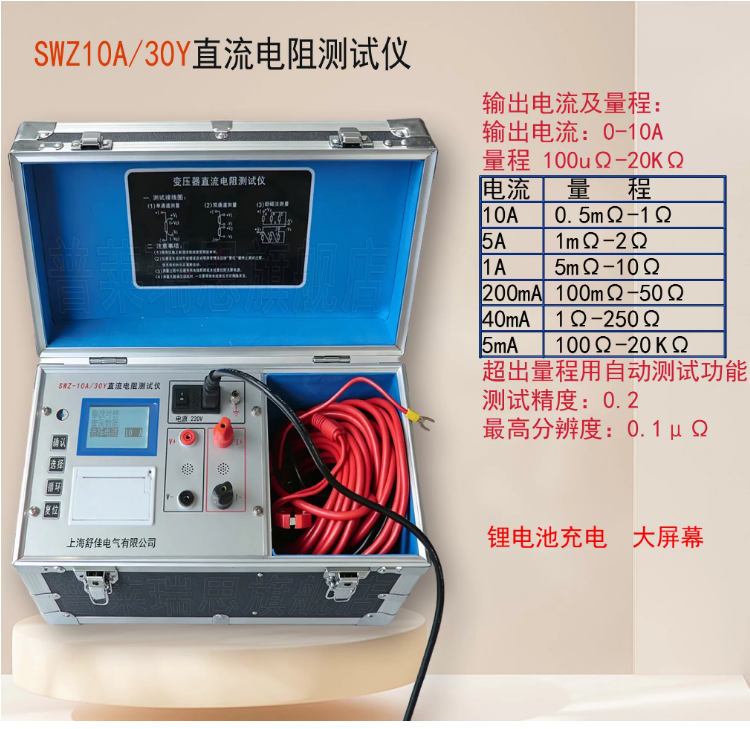

输出:10A、 5A、1A、200mA、40mA、<5mA，分辨率：0.1μΩ，量程:100Ω-20KΩ(<5mA档)1Ω-250Ω(40mA档)100mΩ-50Ω(200mA档)5mΩ-10Ω (1A档)1mΩ-2Ω (5A档))0．5mΩ-1Ω(10A档,准确度:0.2%	电流源共设2000个电流档位，自动换档，自判断线虚接、断线等故障。保护反电势冲击，自动放电，120次测量数据，掉电不丢失。测量范围：1mΩ-2KΩ，输出电流：0-40A，测量精度：0.2%±2字	电流源共设1000个电流档位，自动换档，自判断线虚接、断线等故障。保护反电势冲击，自动放电，120次测量数据，掉电不丢失。测量范围：1mΩ-2KΩ，输出电流：0-10A，测量精度：0.2%±2字	测试电流100A、200A、300A量程0-50mΩ(100A) 0-20mΩ(200A) 0-5mΩ(300A)分辨率最小0.1μΩ精度±(0.5%±2个字)功率1000W工作方式:连续测量外形尺寸:主机：350x205x295

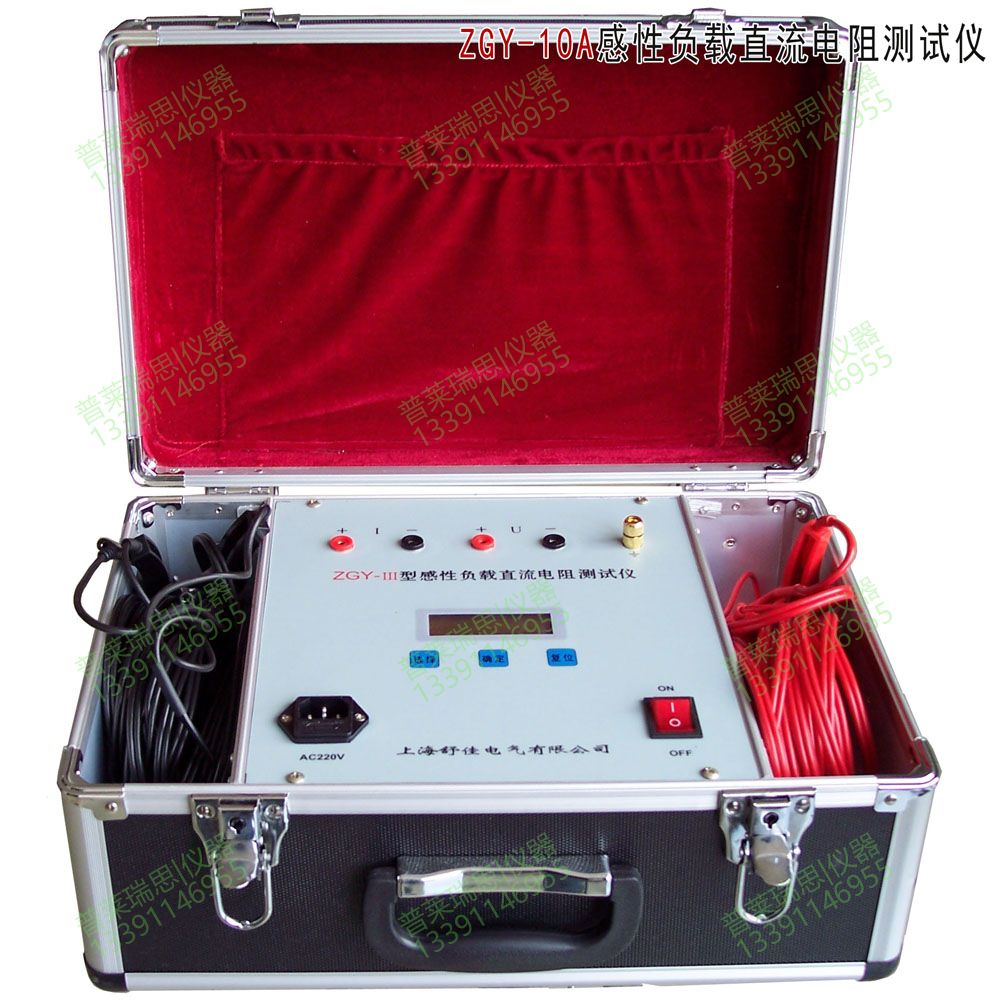

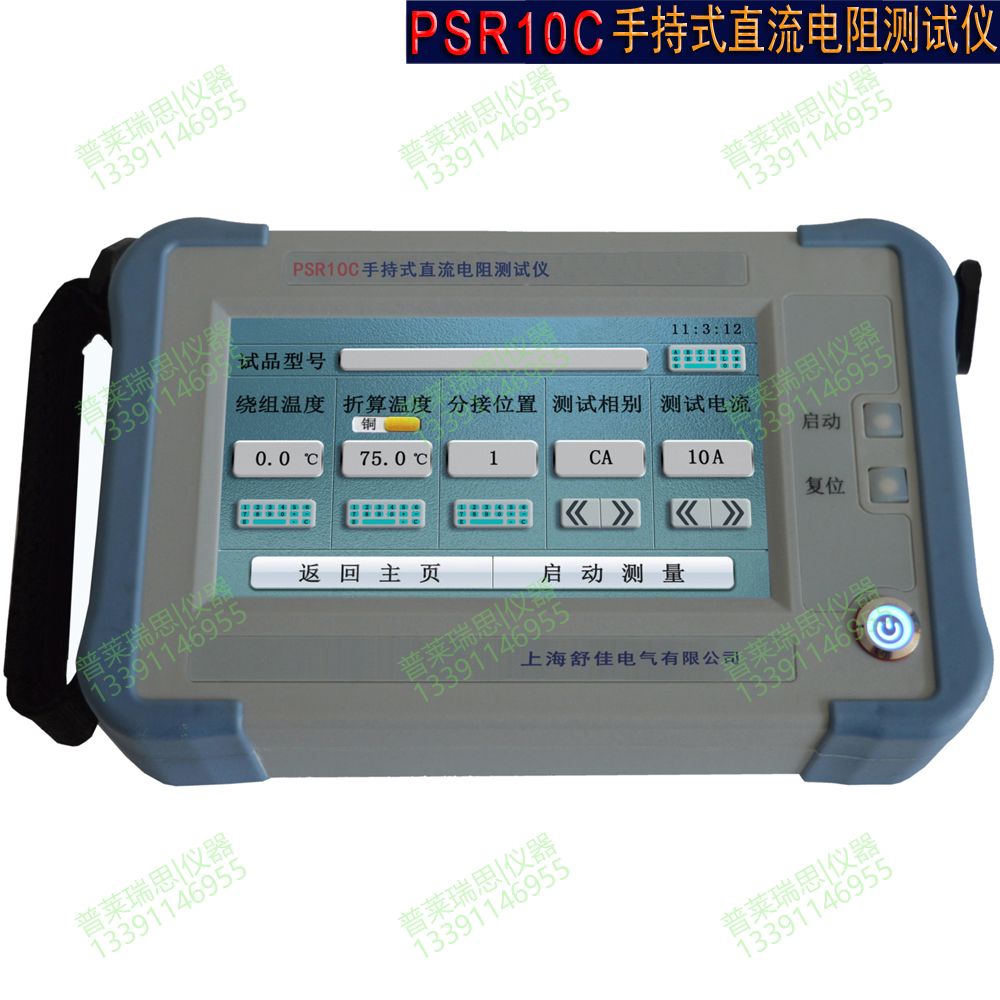

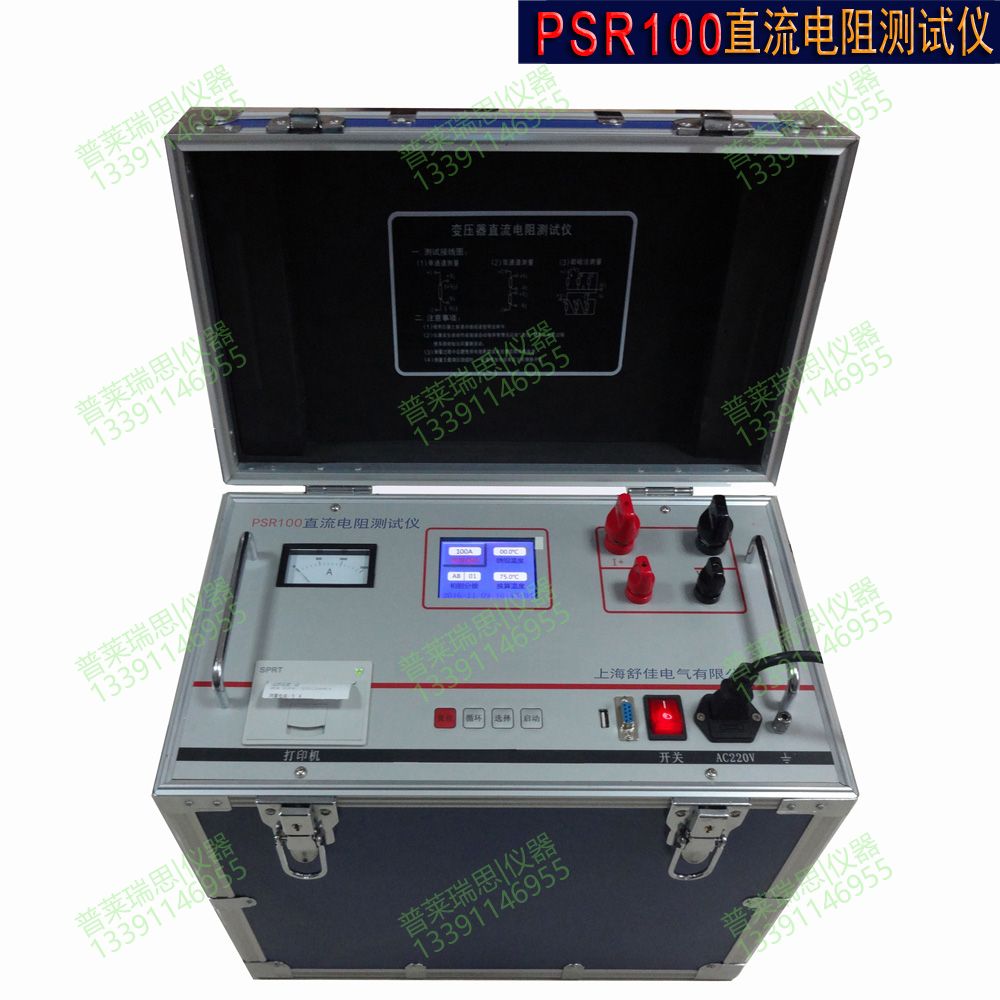

PSR100A感性负载直流电阻测试仪	PZR5A直流电阻测试仪	PSR10C手持式直流电阻测试仪	ZGY10A感性负载直流电阻测试仪
100A(50μΩ～100mΩ),50A(100μΩ～400mΩ),20A(200μΩ～1Ω),10A(500μΩ～2Ω),5A(1mΩ～4Ω),迅速准确,电阻显示有效数字为 4 位,最小分辩率0.1μΩ,最大功耗:1KW全，体积小,重量轻,输出电流大,抗干扰能力强,保护功能强！	<20mA(100Ω-50KΩ),40mA(1Ω-250Ω),200mA(100Ω-50Ω)1A(5mΩ-10Ω),5A(1mΩ-2Ω).20mA(100Ω-20KΩ),测试迅速准确,触摸屏操作,最小分辩率0.1μΩ,仪器配备RS232和USB接口，可和计算机通讯以及U盘存储输出电流大,抗干扰能力强,保护功能完善	<20mA(100Ω-50KΩ),40mA(1Ω-200Ω),200mA(100Ω-50Ω)1A(10mΩ-10Ω),3A(5mΩ-3Ω).10A(0.5mΩ-0.2Ω),测试迅速准确,触摸屏操作,最小分辩率0.1μΩ,重量:2Kg,全新电源技术，具有体积小,重量轻,输出电流大,抗干扰能力强,保护功能完善	采用高速16位A/D转换器设1000个电流自动档位，自判测试线虚接、断线等故障。存120次测量数据，掉电不丢失，测试迅速准确。测量范围：1mΩ-2KΩ输出电流：0-10A，测量精度：0.2%±2个字，最高分辨率：1uΩ
